半导体射频电源频率选型
上海华湘
2025-09-08 10:24
141次
目录
一、频率特性与应用场景
1.低频段（khz级）：大面积工艺的基础支撑
2.中高频段（mhz级）：刻蚀与沉积的主力频率
3.高频段（60mhz及以上）：先进制程的核心频率
4.晶圆尺寸对频率选择的影响
5.常用频率特性及应用场景对比
二、选型决策因素
1.工艺需求驱动的频率选择
2.物理约束与设备兼容性
3.核心技术参数要求
4.法规与成本约束
5.选型决策树构建
一、频率特性与应用场景
射频频率的特性参数（如穿透深度、等离子体密度）是决定其应用场景的核心因素。在半导体制造等精密工艺中，频率选择需与工艺目标（如沉积均匀性、刻蚀精度）和晶圆尺寸深度匹配，形成从低频到高频的应用梯度。
1.低频段（khz级）：大面积工艺的基础支撑
400khz 作为典型低频代表，其核心特性为 深穿透深度（>50mm） 和 低等离子体密度（10⁹-10¹⁰ cm⁻³）。这种特性使其在大面积薄膜沉积中表现突出：当射频能量以400khz频率耦合到等离子体腔室时，电磁波能穿透较厚的气体层，确保等离子体在8英寸或12英寸晶圆表面均匀分布，尤其适用于氧化硅、氮化硅等绝缘薄膜的大面积沉积工艺。
2mhz 频率则在刻蚀工艺中承担辅助角色。其穿透深度适中（10-20mm），等离子体密度略高于400khz（10¹⁰-10¹¹ cm⁻³），主要用于控制离子轰击能量。
2.中高频段（mhz级）：刻蚀与沉积的主力频率
13.56mhz 是半导体制造中应用最广泛的射频频率，其特性为中等穿透深度（5-10mm）和中等等离子体密度（10¹¹-10¹² cm⁻³），可兼顾刻蚀与沉积工艺。
在等离子体刻蚀中，13.56mhz射频电源能稳定生成密度适中的等离子体，通过调节功率实现对硅、金属等不同材料的精确刻蚀，市场份额超过50%。
27.12mhz 和 40.68mhz 频率凭借更高的等离子体密度（10¹²-10¹³ cm⁻³）和更浅的穿透深度（2-5mm），成为精细刻蚀的关键选择。
在逻辑芯片的接触孔刻蚀中，27.12mhz射频电源可产生高密度等离子体，确保对高深宽比结构的侧壁保护；而40.68mhz则在3d nand的阶梯刻蚀中表现优异，mks instruments的该频段产品已支持176层闪存的量产工艺。
3.高频段（60mhz及以上）：先进制程的核心频率
60mhz 频率以极浅穿透深度（<2mm）和极高等离子体密度（>10¹³ cm⁻³）成为7nm以下先进制程的核心。在finfet和gaa架构的刻蚀中，60mhz射频电源能产生高电离度等离子体，实现对纳米级特征尺寸的精确控制。
例如，东京电子的先进刻蚀机采用60mhz与2mhz双频组合，通过高频控制等离子体密度、低频调节离子能量，满足3nm工艺对刻蚀精度（cd均匀性<1nm）的严苛要求。
4.晶圆尺寸对频率选择的影响
300mm及以上大尺寸晶圆对频率组合提出更高要求。由于单频难以同时满足边缘与中心的均匀性，双频或多频耦合技术成为主流。
例如，第三代双频容性耦合等离子体源（ccp）采用“低频控制离子能量 高频控制等离子体密度”的策略，高频频率通常为低频的4-10倍。
北方华创的icp刻蚀机采用2mhz与27.12mhz组合，在300mm晶圆上实现刻蚀速率均匀性<3%；
应用材料的endura沉积系统则通过13.56mhz与60mhz双频电源，解决大尺寸晶圆的薄膜应力分布问题。
低频（400khz/2mhz）凭借深穿透优势主导大面积均匀性工艺
中高频（13.56mhz/27.12mhz）平衡密度与控制精度成为通用选择
高频（60mhz）通过极高等离子体密度满足先进制程需求。
300mm晶圆需双频组合实现“能量-密度”协同控制，这一逻辑贯穿半导体刻蚀与沉积的全流程。

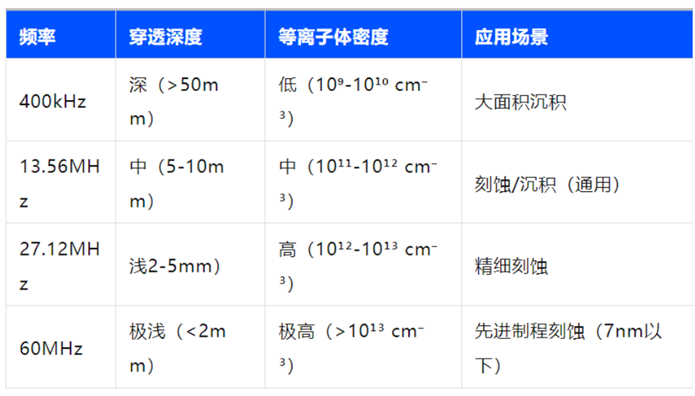

5.常用频率特性及应用场景对比
二、选型决策因素
射频系统的选型需构建“需求→约束→选择”的系统性决策框架，综合工艺目标、设备特性、技术参数与法规要求，形成可操作的选型路径。以下从核心维度展开分析：
1.工艺需求驱动的频率选择
不同半导体制造工艺对射频频率存在显著差异化需求，需优先匹配工艺目标：
刻蚀工艺：为提升等离子体密度与刻蚀速率，优先选用27.12mhz以上高频，如先进逻辑芯片刻蚀常用60mhz；而金属刻蚀因需控制离子能量，多采用400 khz低频以减少对底层材料的损伤。沉积工艺：注重薄膜均匀性，主流选用13.56mhz中频，平衡等离子体稳定性与能量控制。晶圆尺寸适配：300mm及以上大尺寸晶圆推荐双频组合（如2mhz 27 mhz），通过低频调控离子能量、高频提升均匀性，实现效率与工艺指标的平衡24。

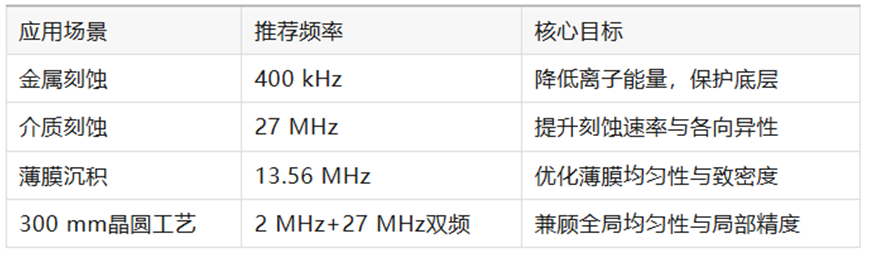

频率与工艺的典型对应关系如下表所示：
2.物理约束与设备兼容性
频率选型需突破物理限制与设备参数的双重约束，确保系统稳定运行：
驻波效应规避：当电极尺寸大于工作频率波长的1/10时，易产生驻波导致工艺均匀性恶化。例如60 mhz功率源的二次谐波（120 mhz）波长为2.5 m，电极直径需控制在250 mm以内以避免驻波。
阻抗匹配：电感阻抗随频率升高而增大（xl=2πfl），电容阻抗则相反（xc=1/(2πfc)），需匹配射频匹配器q值与传输线长度（最佳为λ/4）16。
等离子体特性调控：脉冲重复频率从10 khz提升至50 khz时，等离子体密度可增加1.8倍，离子轰击角分布标准差减小42%；采用扫频模式（如80±20 khz）可抑制共振导致的异常放电26。
3.核心技术参数要求
频率选型需量化评估关键参数，确保信号质量与工艺一致性：
频率精度与稳定性：如ace 5400信号发生器频率精度达0.025%或2.0 khz，避免信号漂移影响工艺重复性。
频谱纯度：需≥-55 dbc以减少杂散干扰，适用于敏感的量子点刻蚀等场景。
对于射频开关与滤波器等组件，还需考虑：
开关参数：频率范围（如1-5 ghz、3-10 ghz）、功率处理能力（线性度、aclr、ip3、evm）、切换速度及阻抗标准（50ω为主，部分75ω）。
滤波器选型：电池供电设备优先低il（插入损耗）型以节能，电源连接设备则需高衰减性能；可定制匹配芯片组的滤波器或选用通用标准件。
4.法规与成本约束
频段合规性：ism频段需注意国家许可差异，如欧洲etsi与美国fcc正开放新频段，澳大利亚对2 ghz频段明确子频段用途；功率传输不得超过100 mw等效全向辐射功率（eirp）。
成本梯度：射频发生器均价随频率升高而递增，400khz低频段成本显著低于60 mhz高频段，需平衡技术需求与预算。
5.选型决策树构建
基于上述分析，射频系统选型可遵循以下路径：
明确工艺目标：刻蚀（高频）/沉积（中频）、材料类型（金属/介质）、晶圆尺寸（300 mm需双频）；
评估物理约束：电极尺寸与波长关系（避免驻波）、阻抗匹配需求、等离子体参数调控目标；
量化参数指标：频率精度、幅度特性、频谱纯度，匹配开关/滤波器参数；
合规性与成本平衡：确认频段许可，结合高频技术附加值与预算选择最优方案。
决策关键节点：300 mm晶圆工艺优先2 mhz 27 mhz双频组合，金属刻蚀限定400 khz低频，高频段需同步评估驻波效应与成本梯度。
